특수각 샘플사진 550x550, 500x500, 600x300 각파이프(각관) STKR400, STKR490(SRT275, SRT355) - 세한철강
일본은 내진설계 로 인한 고층건물에 #대형각관 을 의무적으로 주기둥으로 사용하도록 법제화 되어있기 때문에
초대형 각관의 수요가 전세계적으로 가장 많으며, 까로다운 인증절차를 거쳐서 제품이 생산된다고 합니다.
아래 사진은 550x550x22t, 500x500x9t, 600x300x16t 의 샘플이며,
초대형 사이즈임도 불구하고 두께가 아주 얇거나 두껍기 때문에 일본이 외에선 생산이 불가능하다고 합니다.
2017년에 찍은 550x550x22t 와 500x500x9t 샘플 사진입니다.
현재 400x400, 450x450, 500x500, 550x550의 경우 25t까지도 생산이 가능하다고 합니다.
네 모퉁이의 일정한 R값 과 휨없이 일정하게 가로 세로의 변이 평행합니다.용접비드도 가운데에 일정하게 있습니다.
용접비드의 위치가 뒤틀림 과 진직도 에 영향을 주기 때문에 중앙에 일정하게 있을수록 정교해집니다.

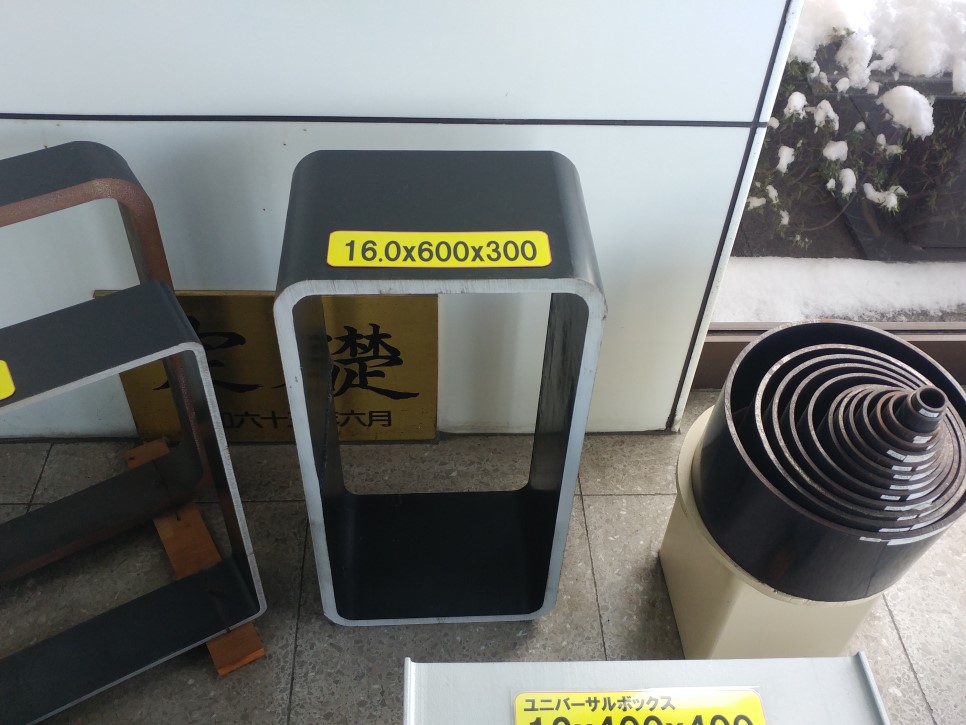

600x300 샘플입니다. 국내에선 도로시설물 중 문형식전광판 의 기둥재로 사용되고 있습니다.
강판을 절곡하여 제작하는 데에 비해서 비용과 시간을 단축할 수 있고 미관상으로 우수해서 각관으로 대체하고 있는 추세입니다.

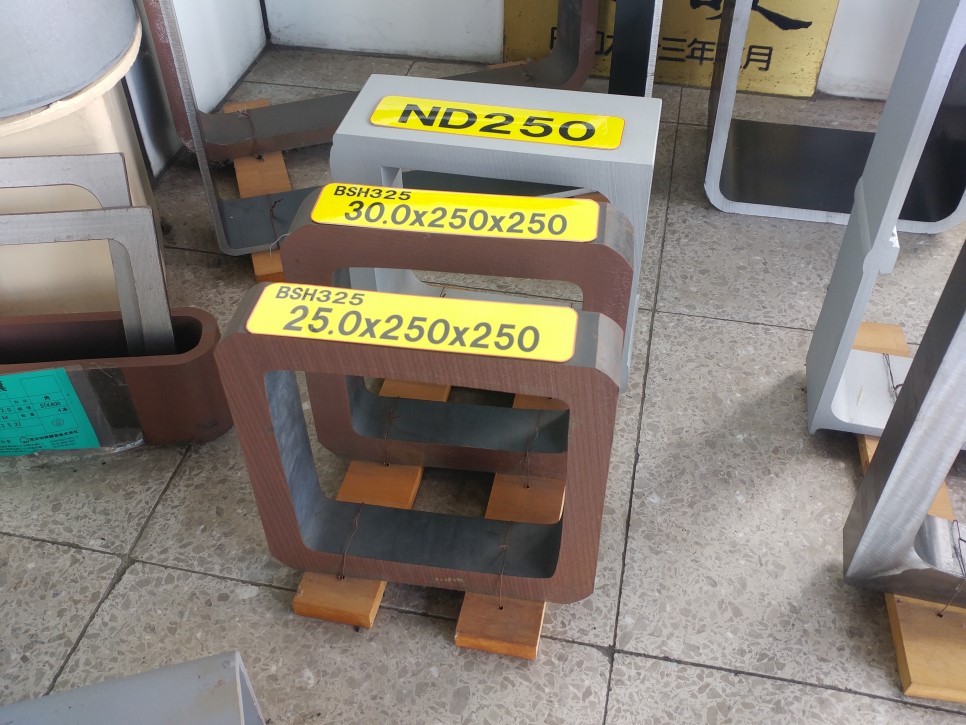

BSH325 250x250x25t, 250x250x30t 는 심레스각관 으로서 주문생산으로만 가능합니다.
강판을 말아서 용접해서 만드는 롤성형 방식이 아니어서 용접 비드가 없으며 두께가 상당히 두꺼운 것을 볼 수 있습니다.
동경 출장시 찍은 사진입니다.
사진 상으로 잘 확인이 될지 모르겠지만, 세로의 기둥골조가 모두 각관으로 세워져 있습니다.
아래 영상은 일본의 철골 공사시 각관 가둥재를 설치하는 영상입니다.
